■問題：施工過程中產生氣泡以及過一段時間后，膩子表面起泡。
■產生原因：
1.基底過于粗糙，批蕩速度過快。
2.一次施工膩子層過厚，大于2.0mm。
3.基層含水率過高，同時密度太大或太小。由于含有豐富的空隙，且膩子含水率高，因而不透氣，空氣被封閉在空隙空腔內，不容易消除。
4.施工一段時間后表面出現(xiàn)的爆裂起泡，主要是攪拌不均勻造成的，漿體中含有來不及溶解的粉狀顆粒，施工后，大量吸收水分，溶脹形成爆裂。
■解決方法：
1.出現(xiàn)大面積起泡的膩子面，用鏟刀直接壓破小泡口，重新用合適的膩子施刮起泡的面層。
2.膩子一般在攪拌均勻后，靜置10分鐘左右后，然后用電動攪拌機再次攪拌后上墻。
3.施工第二道或***后一道面層出現(xiàn)起泡現(xiàn)象，應在水印消除前用刮刀進行壓泡破除處理，保證膩子面不出現(xiàn)氣泡。
4.特別粗糙的墻面，一般底料盡可能選擇粗的膩子。
5.在墻體過分干燥或風大光照強烈的環(huán)境下，先盡可能用清水潤濕墻面，待墻體無明水之后，進行膩子層的施刮。
■問題：施工完成及干透后，用手觸摸有掉粉現(xiàn)象。
■產生原因：
1.內墻膩子粉拋光時間掌握不好，表面已經(jīng)干燥后再進行拋光處理就會脫粉。
2.外墻膩子粉飾面時涂層比較薄，在夏天高溫下，水分揮發(fā)很快，面層未能足夠的水分進行固化，因而容易脫粉。
3.產品超過保質期，粘結力度大幅度下降。
4.產品儲存不當，吸潮后粘結力大幅度下降。
5.基層吸水率高，導致膩子干燥速度很快，沒有充足的水分進行固化。
■解決方法：
1.內墻膩子面層拋光時要掌握適宜的拋光時間，拋光的***佳時期就是待膩子表面水印消失后，立即進行拋光。實踐證明，飾面1～2㎡就應該進行壓平或拋光處理。

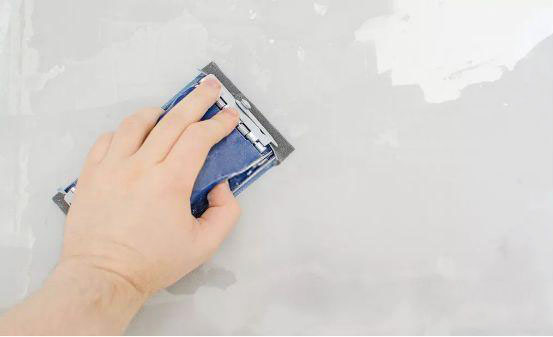

2.外墻膩子表面干燥后，要進行適度打磨，并進行充分的淋水保養(yǎng)，一般保養(yǎng)分為兩次或兩次以上進行。
3.產品一定要在保質期內使用，如果超過保質期，必須進行試刮，經(jīng)檢驗合格后，再行施工。
4.產品一定要注意防水處理，應存在在陰涼干燥處，并且保證包封完好。
5.夏天或高溫強風氣候條件下，在施刮膩子前***好先用清水潤濕墻面，墻面表面無明水后即可施刮膩子。
■問題：膩子與基層之間粘結強度差，直接從基層脫落。
■產生原因：
1.舊墻面很光滑（如鋼化膩子、聚氨酯等油性漆），膩子粉與其表面粘結牢度差。
2.新墻面使用模板澆注，表面光滑而且含有大量的脫模劑（廢機油或有機硅類）。
3.對于木質底材、金屬底材等非砂漿底材（如三合板、五合板、刨花板、實木等）上直接施刮膩子，由于表面脹縮比不同，和該類產品吸水率較強，剛性的內墻膩子不能隨之變形，一般在3個月后會造成脫落。
4.膩子超過保質期，粘結強度降低。
■解決方法：
1.鏟除脫落層，按下面的情況有針對地處理。
2.對舊墻面進行打磨，增加表面粗糙度，然后用界面劑。
3.用除油清洗劑除掉表面的脫模劑或其他油脂成分，再行施刮膩子。
4.采用雙組分或專用的合板膩子進行施工。
5.在膩子保質期內使用。
■問題：膩子兩層之間或膩子和基底之間相互剝離。
■產生原因：
1.基底含有大量的脫模劑（比如廢機油、蠟乳液）。
2.基底嚴重粉化，吸水量過大。
3.底層膩子粉化嚴重，下層膩子太硬，干燥太快也會造成脫落。
4.兩層膩子之間施工間隔過長，一般15天以上，飾面層有時也會造成脫層。
5.施工后或施工當中膩子層被雨水或其它滲透水浸潤，造成膩子有效成分流失，也會脫落。
6.兩層膩子搭配不合理。
■解決方法：
1.鏟除脫落層，重新選擇專用膩子批蕩。
2.膩子尤其是內墻膩子，盡可能縮短兩道膩子施工的間隔
3.注意施工過程防護，在膩子施工過程中或施工后8小時之內，膩子***好不要被水浸潤。
■問題：膩子施工一段時間后，表面開裂。
■產生原因：
1.基層未徹底干透就施工，施工要求基層的含水率≤10。
2.底層膩子未干透，就過面，表層先行干燥，而內層還在繼續(xù)干燥過程中，造成層間干縮程度不一樣，容易開裂。
3.基層處理時，補縫和補平材料未徹底干透，上面就施刮硬度較強的內墻膩子，容易造成開裂。
4.施工太厚，內部干燥較慢，表面干燥速度較快，也容易造成開裂。
■解決方法：
1.已經(jīng)開裂的膩子需鏟除，如果裂紋不太大，也可采用柔性膩子進行***道施工，再按規(guī)范的施工方式進行施工。
2.每道施工不宜太厚，兩道施工時間間隔一定要大于4小時以上，前道膩子徹底干透后，才進行后道施刮。
■問題：膩子施工完成后，不久即局部或全部呈現(xiàn)發(fā)黃。
■產生原因：
主要發(fā)生在室內舊墻面，舊墻膩子使用了大量的PVA膠水，膠水老化分解，產生不飽和酸，不飽和酸與膩子中鈣離子反應，生成相應黃色的鈣鹽。
■解決方法：
1.用環(huán)保膠水滾涂兩遍，徹底干透后再行施刮內墻膩子；
2.用封閉底漆滾涂兩道，徹底干透后。
